Основные характеристики
Погрешность
от ± 0,5 %
Диапазон диаметров труб
10 … 7500 мм
Диапазон температур измеряемой среды
от минус 200 до +650 °C
Все характеристики
Описание
Описание прибора

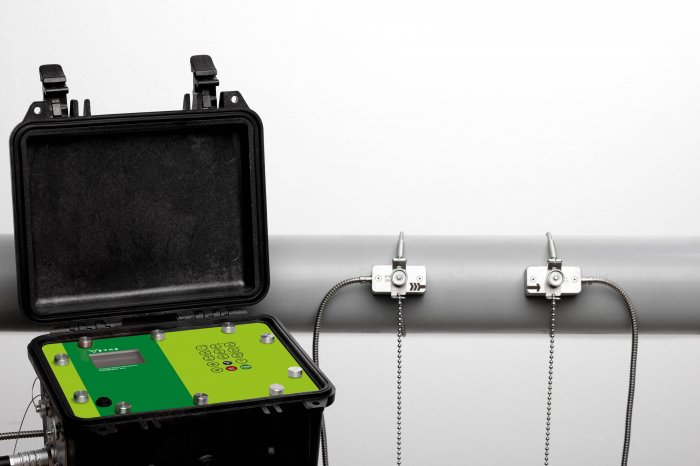

КАТФЛОУ 210 представляет собой портативный расходомер для ситуаций, когда необходим прочный и водонепроницаемый дизайн корпуса. Расходомер имеет высокую емкость батареи и предназначен для долговременной установки в отдаленных местах, где доступ к электропитанию ограничен, и возможно воздействие внешней среды.Особенности
- Три различных режима работы для продления срока службы батареи.
- Степень защиты IP 67 как для расходомеров, так и для датчиков.
- Возможность рабочих выходов, включая токовый, релейный и открытый коллектор.
- Большой регистратор данных и программное обеспечение для выборки и передачи данных.
- Простая установка и эксплуатация.
Применение
- Долгосрочная установка расходомера.
- Замер в котлованах, колодцах и районах с вероятностью наводнения.
- Местонахождение воды и сточных вод.
- Временная замена обычных врезных расходомеров.
- Программы для контроля утечек.
- Диаметр труб от (25 мм) 50 мм до 7500 мм.
- Температурный диапазон датчиков от -30 °C до +130 °C.
- Прочный портативный дизайн корпуса со степенью защиты IP 67.
- Настраиваемый трёхстрочный ЖКИ дисплей с полной клавиатурой.
- Срок службы батареи до 100 дней с встроенным аккумулятором.
- Прочные датчики из нержавеющей стали.
Вспомогательные принадлежности
- Ударопрочный корпус расходомера со степенью защиты IP 67.
- До пяти возможностей выходов.
- Толщиномер стенки трубы (дополнительно).
- KATdata + программное обеспечение для оценки данных.
- Возможность беспроводной передачи данных (дополнительно).
ФЕДЕРАЛЬНЫЙ ИНФОРМАЦИОННЫЙ ФОНД ПО ОБЕСПЕЧЕНИЮ ЕДИНСТВА ИЗМЕРЕНИЙ
Технические характеристики
| Основные характеристики | |
|---|---|
| Принцип измерения | : Ультразвуковой времяразностный корреляционный метод |
| Скорость потока | : 0,01 ... 25 м/с |
| Погрешность измерения |
: от ± 0,5 % при V от 0,3 до 25 м/с : от ± 0,15/V % при V от 0,01 до 0,3 м/с |
| Содержание газов и твердых примесей в среде | : < 10 % от объема |
| Передатчик (вторичный преобразователь) | |
| Корпус | : Портативный |
| Степень защиты | : IP68 |
| Рабочая температура |
: -15 ... +60 °C : -60 ... +60 °C (с термочехлом) |
| Материал корпуса | : Полипропиленовый сополимер |
| Количество каналов | : 1 или 2 |
| Источник питания | : Внутренние аккумуляторы, 1, 2 или 3 шт. х LiFePo4 12,8 А*ч или от внешнего источника питания через блок питания ~ 100…240В / = 9 В |
| Дисплей | Графический ЖК-дисплей, 128 х 64 точек, с подсветкой |
| Клавиатура | : 15-ти кнопочная встроенная |
| Размеры | : 320 (В) х 240 (Ш) х 150 (Д) мм |
| Вес | : от 6 кг |
| Потребляемая мощность | : < 5 Вт |
| Усреднение показаний | : 1 … 99 с |
| Используемые Языки | : Русский, Английский, Немецкий (можно другие по заказу) |
| Время отклика | : 1 с |
| Математические функции | : Среднее/разность/сумма |
| Величины и единицы измерения | |
| Объемный расход | : м3/час/мин/с, л/час/мин/с |
| Скорость потока | : м/с, см/с |
| Массовый расход | : г/с, т/ч, кг/ч, кг/мин |
| Объем | : м3, л |
| Масса | : г, кг, т |
| Тепловой поток | : Вт, кВт, МВт (только с опцией измерения количества тепла) |
| Количество тепла | : Дж, кДж, МДж (только с опцией измерения количества тепла) |
| сигнал , шум, SNR (соотношение сигнал/шум), дБ | |
| скорость звука | : м/с |
| температура корпуса °C | |
| температура на входе и на выходе °C | |
| Внутренний регистратор данных | |
| Ёмкость регистратора | : до 100 000 значений |
| Период регистрации | : от 1 с до 1 ч |
| Регистрируемые парам | : до 10 параметров |
| Передача данных | |
| Интерфейсы | : RS 232, RS 485, Modbus RTU, HART, Modbus TCP/IP, Profibus PA, Универсальная интерфейсная плата (BACnet, Ethernet/IP, LONWorks, Profibus DP, Profinet на выбор), M-bus |
| Данные | : Данные измерений, набор параметров и конфигурация |
| Программное обеспечение KATdata | |
| Функциональные возможности | : Выгрузка измеренных значений/ установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени |
| Операционные системы: | Windows; Linux; Mac (опционально) |
| Рабочие входы / выходы | |
| (максимум 5 на прибор) | |
| Температурный | : PT 100, трех- или четырехпроводная цепь диапазон измерения -50 ... 400º С, разрешение 0.1K, погрешность ±0.2 K |
| Токовый | : 0 ... 20 мА активный или пассивный 4 ... 20 мA, U = 30 В, Ri = 50 Ом, погрешность 0.1 % от измеренного значения |
| Рабочие выходы | |
| Токовый | : 0/4 ... 20 мA, актив. (Rнагр < 500 Ом), 16-бит, U = 30 В, погрешность = 0.1 % |
| Потенциальный | : 0 ... 10 В, R i = 500 Ом |
| Частотный | : |
| Цифровой (Оптич. ОК) | : U = 24 В, Iмакс = 4 мA |
| Цифровой (реле) | : Один контакт на переключение, U = 48 В, Iмакс = 250 мA |
| Накладные датчики (первичный преобразователь) | |
| Типы К0, К0Ех, К0Т | |
| Рекомендуемый диапазон диаметров труб | : 200 ... 7500 мм |
| Габариты | : 111 x 44 x 50 мм |
| Вес | : 2 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты |
Тип K0: -50 ... 80 °C IP67 Тип К0Ех: -50 ... 150 °C IP68 Тип К0Т: -50 ... 250 °C IP67 |
| Типы К1, К1Ех, К1Т | |
| Рекомендуемый диапазон диаметров труб | : 50 ... 3500 мм |
| Габариты | : 60 x 30 x 34 мм |
| Вес | : 1 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты |
Тип K1: -50 ... 80 °C IP67 Тип К1Ех: -50 ... 150 °C IP68 Тип К1Т: -50 ... 250 °C IP67 |
| Типы К4, К4Ех, К4Т | |
| Рекомендуемый диапазон диаметров труб | : 10 ... 250 мм |
| Габариты | : 43 x 18 x 22 мм |
| Вес | : 0,5 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты |
Тип K4: -50 ... 80 °C IP67 Тип К4Ех: -50 ... 150 °C IP68 Тип К4Т: -50 ... 250 °C IP67 |
Основные характеристики
| Погрешность | от ± 0,5 % |
| Диапазон диаметров труб | 10 … 7500 мм |
| Диапазон температур измеряемой среды | от минус 200 до +650 °C |
| Принцип измерения | Ультразвуковой времяразностный корреляционный метод |
| Скорость потока | 0,01 ... 25 м/с |
| Содержание газов и твердых примесей в среде | < 10 % от объема |
| Количество каналов | 1 или 2 |
| Источник питания | Внутренние аккумуляторы, 1, 2 или 3 шт. х LiFePo4 12,8 А*ч или от внешнего источника питания через блок питания ~ 100…240В / = 9 В |
| Корпус блока электроники (передатчика) | Полипропиленовый сополимер |
| Размер | 320 (В) х 240 (Ш) х 150 (Д) мм |
| Масса | от 6 кг |
| Дисплей | Графический ЖК-дисплей, 128 х 64 точек, с подсветкой |
| Клавиатура | 15-ти кнопочная встроенная |
| Потребляемая мощность | < 5 Вт |
| Математические функции | Среднее/разность/сумма |
| Величины измерения |
Объемный расход Скорость потока Массовый расход Объем Масса Тепловой поток Количество тепла, сигнал , шум, SNR (соотношение сигнал/шум), скорость звука, температура корпуса, °C |
| Ёмкость регистратора | до 100 000 значений |
| Период регистрации | от 1 с до 1 ч |
| Регистрируемые параметры | до 10 параметров |
| Интерфейсы | RS 232 RS 485, Modbus RTU HART Modbus TCP/IP Profibus PA Универсальная интерфейсная плата (BACnet, Ethernet/IP, LONWorks, Profibus DP, Profinet на выбор) M-bus |
| Рабочие входы | Температурный Токовый |
| Рабочие выходы | Токовый Потенциальный Частотный Цифровой (Оптич. ОК) Цифровой (реле) |
| Срок службы | 12 лет |
| Номер в госреестре | 72809-18 |
| Межповерочный интервал | 4 года |
