Описание
Особенности
- Ультразвуковая времяпролетная технология измерения
- Измерение расхода газа даже при атмосферном давлении
- Неинвазивное измерение

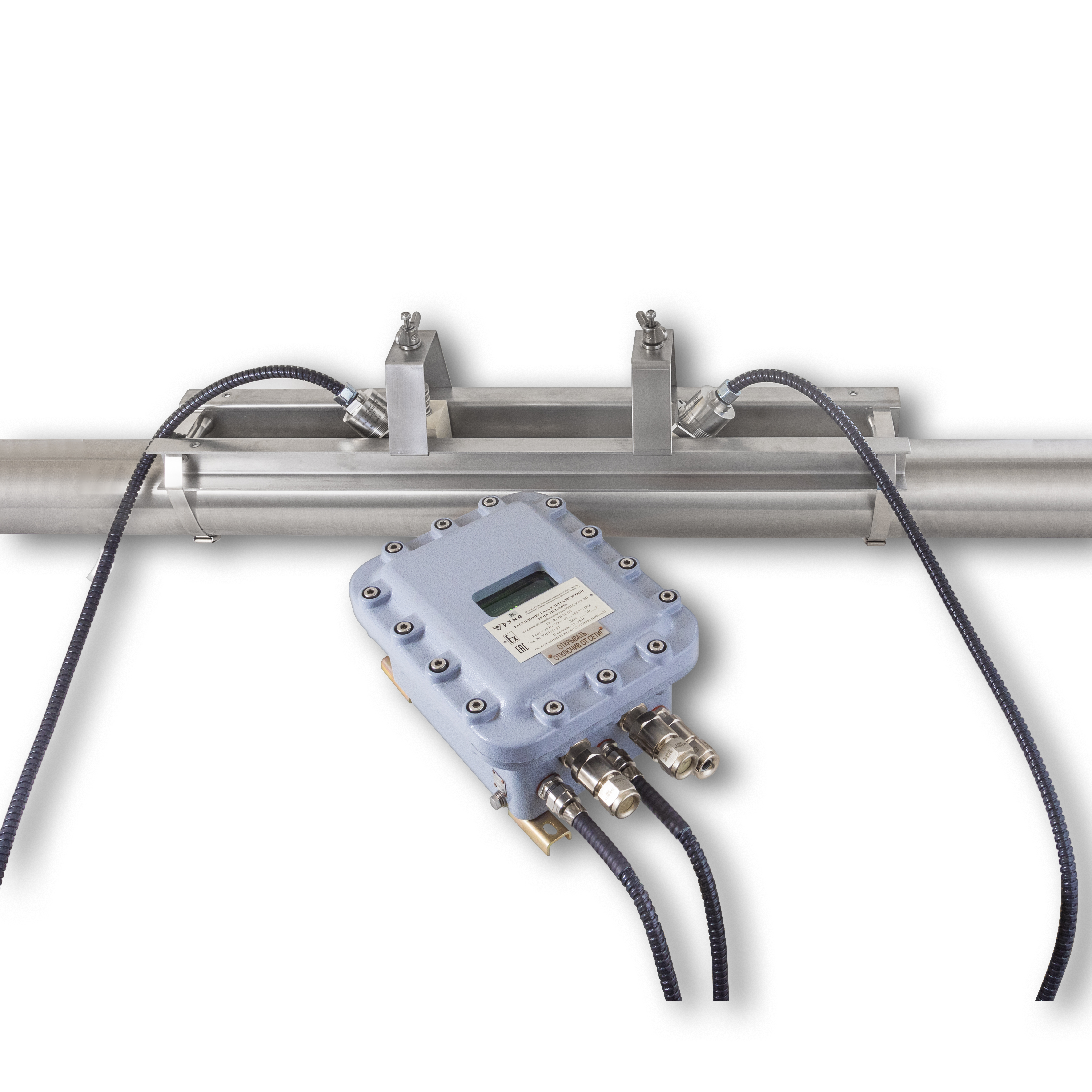

- Установка на трубопровод без остановки потока газа, без нарушения целостности трубопровода и связанных с этим затрат
- Измерение без потерь давления
- Подходит для установки во взрывоопасных зонах
- Огромный динамический диапазон измерения расхода до 1:10000
Применение
- Технологическое измерение расхода природного газа в магистральных трубопроводах
- Измерение расхода воздуха в системах вентиляции
- Измерение расхода очищенного попутного и факельного газов
- Измерение расхода любого газа особенно, когда есть ограничения по врезке в газопровод
Технические характеристики
| Основные характеристики | |
|---|---|
| Диапазон измерений объемного расхода в рабочих условиях | : от 3,5... 180000 м3/ч |
| Давление измеряемой среды | : от 0 Атм |
| Температура измеряемой среды | :-40 ... +135 |
| Условный диаметр трубопровода | : 50 ... 2000 мм |
| Измеряемая скорость потока среды | : 0,3 ... 100 м/с |
| Погрешность измерения | : ± 1,5% |
| Общие характеристики (вторичный преобразователь) | |

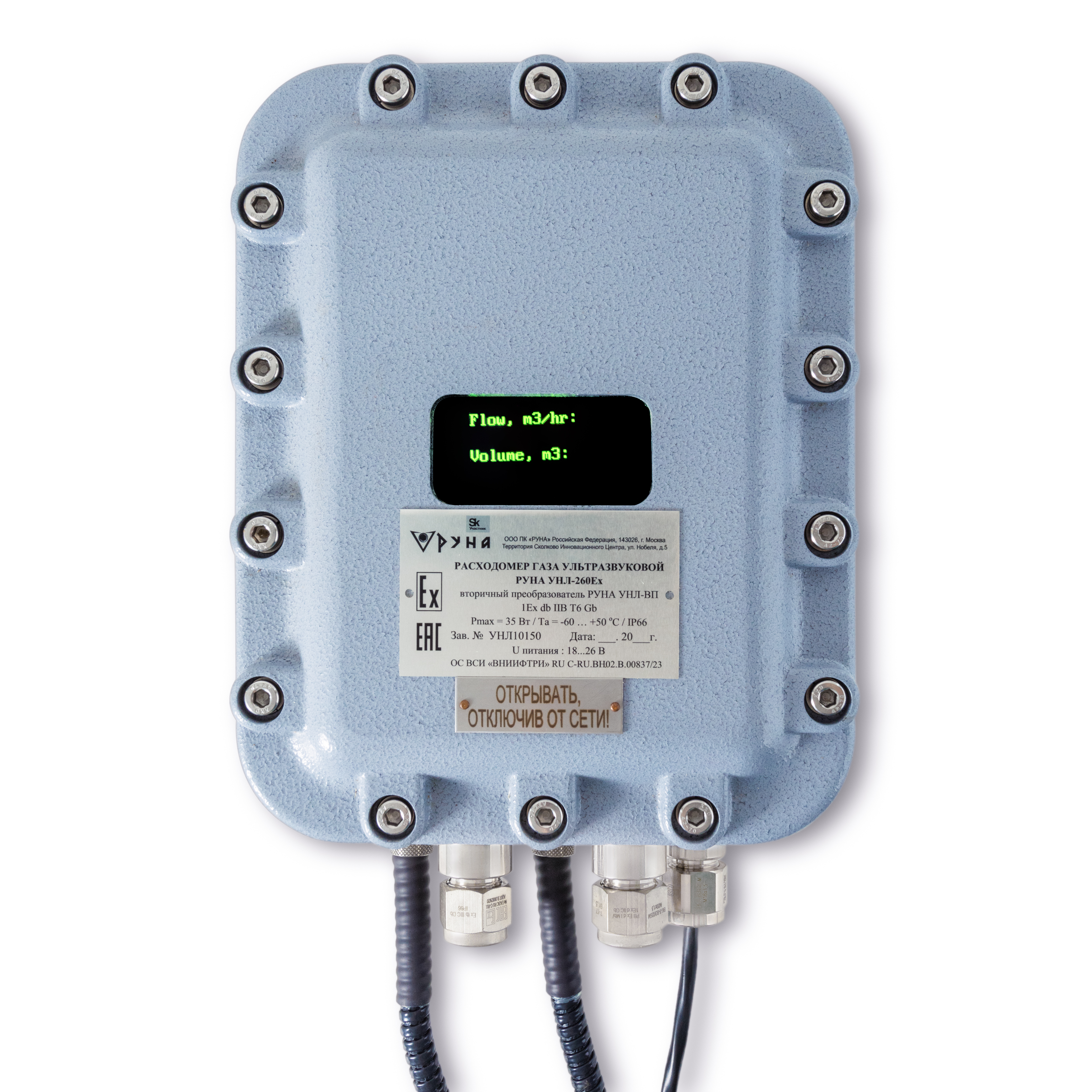

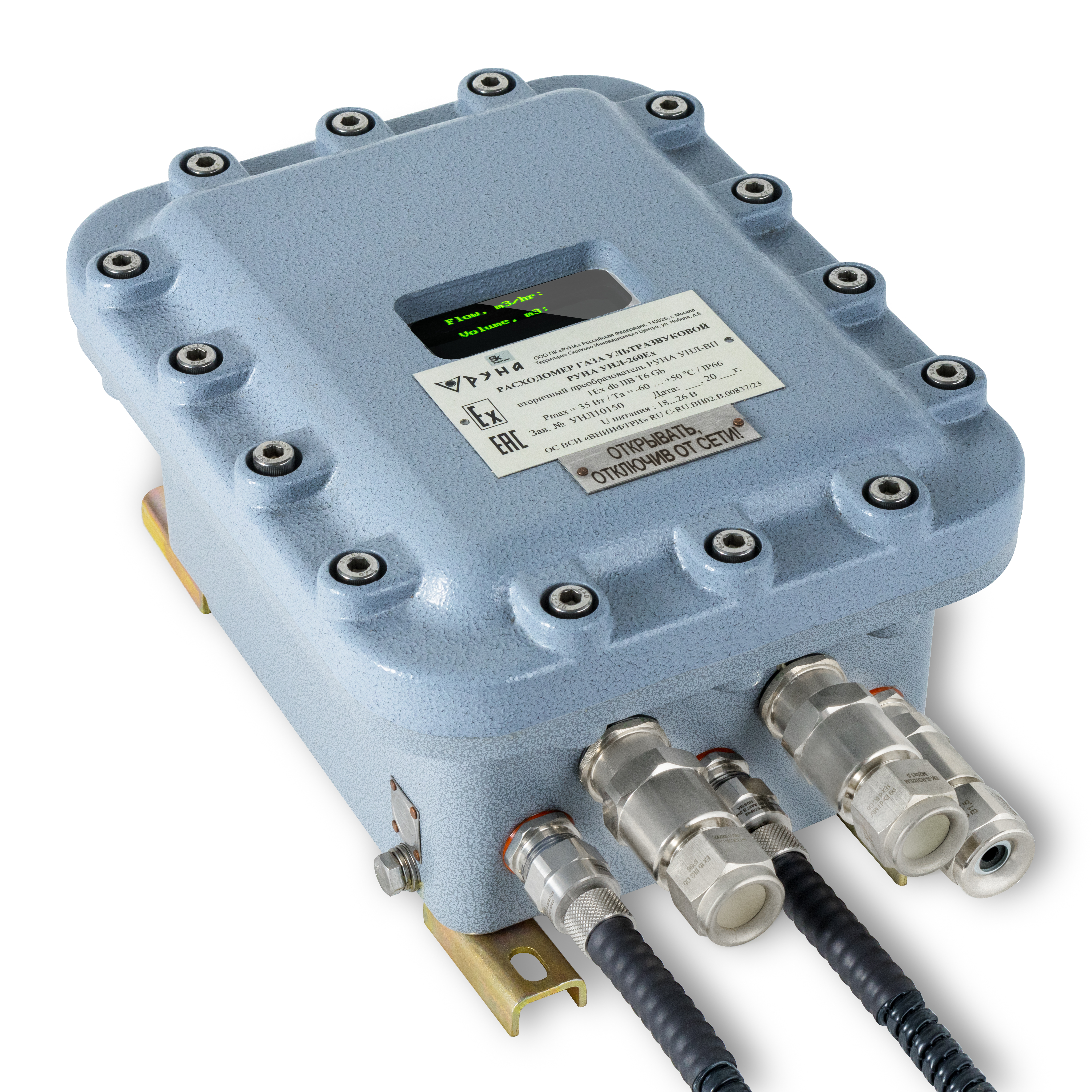

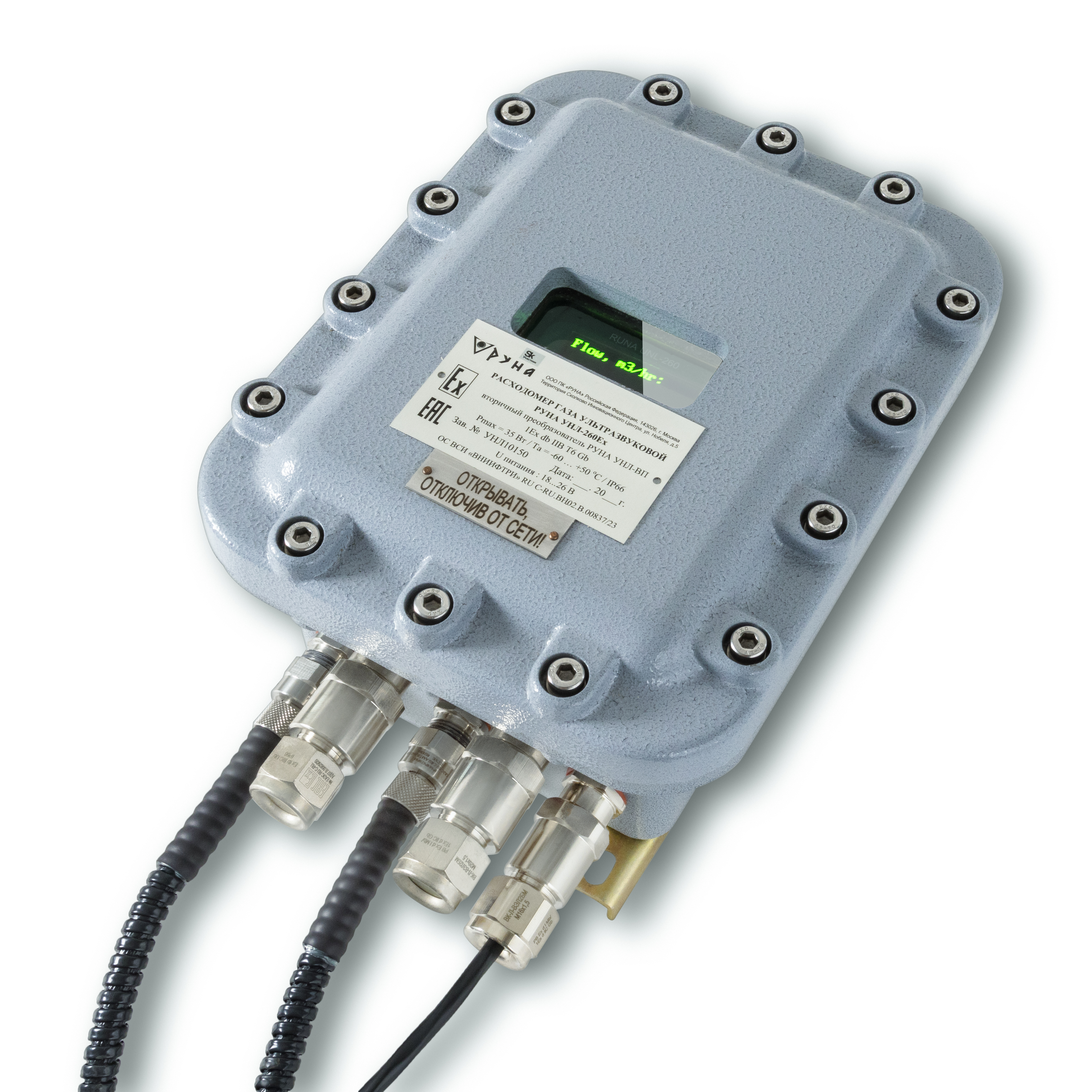

| Корпус |
: Взрывозащищенный алюминиевый литой корпус |
|
Диапазон температуры окружающего воздуха: для ВП взрывозащищенное исполнение для ВП промышленное исполнение |
: : : -60 ... +50 °C: : : -60 ... +85 °C |
| Степень защиты | : IP65 |
| Вид взрывозащиты |
: Взрывонепроницаемая оболочка (d) |
| Маркировка взрывозащиты |
: 1Ex db IIB T6 Gb |
| Источник питания |
: 24 В постоянного тока |
| Габаритные размеры | : 300 х 300 х 153 мм |
| Масса | : 15 кг |
| Потребляемая мощность | : не более 35 Вт |
| Общие характеристики (первичные преобразователи) | |
| Габаритные размеры | : 150 х 150 х 60 мм |
| Масса | : 1 кг |
| Маркировка взрывозащиты первичного преобразователя | : 0Ex ma IIВ T4 Ga X |
| Диапазон температуры окружающего воздуха | : -50.....+85 °C |
|
Датчик температуры, Датчик давления |
: РГУ может быть дополнительно укомплектован датчиками давления и температуры стороннего производителя, имеющими действующий сертификат соответствия требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» с маркировкой взрывозащиты не менее 1Ex db IIB T5 Gb и свидетельство об утверждении типа средств измерений, зарегистрированный в Госреестре (ФИФ АРШИН) |
| Величины и единицы измерения | |
| Мгновенный рабочий расход | : м3/ч |
| Накопленный рабочий расход | : м3 |
| Мгновенная рабочая скорость потока | : м/с |
| Интерфейсы связи | |
| Аналоговые входы | : 2 х 4/20 мА для ввода сигналов от внешних датчиков давления и температуры |
| Аналоговые выходы | : 4/20 мА вывод мгновенного рабочего расхода |
|
Цифровые интерфейсы RS 485 HART Ethernet |
: : Modbus RTU для связи с АСУТП : для настройки и связи с АСУТП : для связи с АСУТП и настройки расходомера через персональный компьютер |
| Цифровые выходы | : Частотный для вывода цифрового сигнала рабочего расхода или скорости потока газа : Импульсный для вывода накопленного рабочего объема газа : Тревожный для управления внешними устройствами при достижении установленных |
Основные характеристики
| Погрешность | +-1,5% |
| Диапазон диаметров труб | 50 ... 1400 мм |
| Диапазон температур измеряемой среды | -40 ... +135 |
| Скорость потока | 0,3 ... 100 м/с |
| Источник питания | 100 ... 240 В переменного тока 50/60 Гц, или 12,24 В постоянного тока |
| Размер | 300 х 300 х 153 мм |
| Масса | 15 кг |
| Потребляемая мощность | < 60 Вт |
| Величины измерения |
Мгновенный рабочий расход накопленный рабочий расход мгновенная рабочая скорость потока |
