Описание
Описание прибора
Расходомеры КАТФЛОУ 170 предназначены для проведения точных измерений расхода жидкостей и сжиженных газов в напорных трубопроводах без врезки в трубопровод во взрывоопасных Зонах 1 и 2.

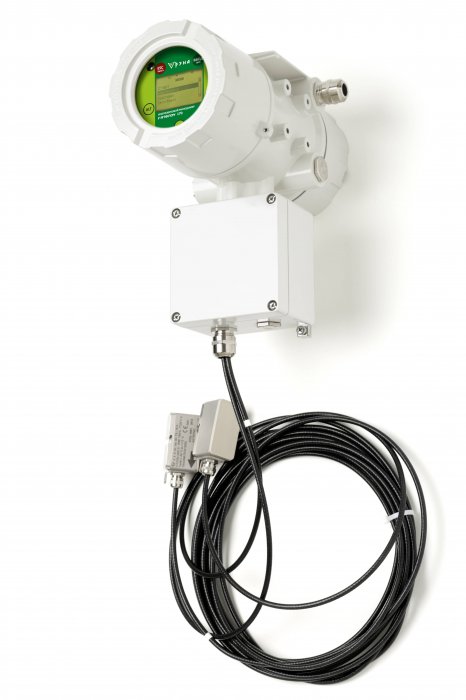

Передатчик расходомера КАТФЛОУ 170 разработан для стационарного применения. Расходомер содержит разнообразные опции входных и выходных портов, удовлетворяющих самым различным требованиям измерения.
Измерение расхода основано на принципе влияния движущейся среды на звуковые волны. Измерения проводятся путем облучения трубы ультразвуком и последующей оценкой временных.
Преимущества
- Недорогая и легкая установка.
- Измерение не зависит от электропроводности жидкости.
- Нет потери давления, нет утечек.
- Возможность установки в уже существующее производство.
- Нет необходимости резки труб, прерывания работы или остановки предприятия, отличий, изменений частоты и сдвига фазы ультразвуковых сигналов. Такой способ измерения не влияет на текущую жидкость, не снижает давление в трубе и не приводит к износу компонентов измерительного прибора.
- Ультразвуковые датчики накладываются на внешнюю поверхность трубы, таким образом избегая необходимость врезки в трубопровод, и прерывания производственного процесса.
- КАТФЛОУ 170 можно использовать для любых стандартных труб, по которым текут чистые или грязные жидкости или сжиженные газы.
- Нет контакта со средой, нет опасности коррозии из-за агрессивности среды.
- Возможно программирование прибора без вскрытия корпуса.
- Времяпролетное корреляционное измерение.
- Технология двойной цифровой обработки сигнала, кодирование сигнала для повышения точности измерения.
- Корпус с графическим дисплеем.
- Легко устанавливаемые накладные датчики, не требующие остановки работы трубопровода.
- Неразрушающее измерение расхода жидкостей или сжиженных газов.
- Подходит для большинства материалов труб диаметром от 10 мм до 7500 мм.
- Две пары датчиков перекрывают весь диапазон диаметров труб.
- Не содержит источников ионизирующего облучения.
Технические характеристики
| Основные характеристики | |
|---|---|
| Принцип измерения | : Ультразвуковой времяразностный корреляционный метод |
| Скорость потока | : 0,01 ... 25 м/с |
| Погрешность измерения |
: от ± 0,5 % при V от 0,3 до 25 м/с : от ± 0,15/V % при V от 0,01 до 0,3 м/с |
| Содержание газов и твердых примесей в среде | : < 10 % от объема |
| Передатчик (вторичный преобразователь) | |
| Корпус | : Взрывобезопасный корпус |
| Степень защиты | : IP66 |
| Рабочая температура |
: -15 ... +60 °C : -60 ... +60 °C (с термочехлом) |
| Материал корпуса | : Алюминий с полиуретановым покрытием |
| Количество каналов | : 1 или 2 |
| Источник питания | : ~ 100 ... 240 В или = 9...36 В |
| Дисплей | Графический ЖК-дисплей, 128 х 64 точек, с подсветкой |
| Клавиатура | : 5-ти кнопочная встроенная с возможностью дистанционного нажатия магнитным пером |
| Размеры | : 258 (В) х 132 (Ш) х 271 (Д) мм |
| Вес | : 2,8 кг |
| Потребляемая мощность | : < 5 Вт |
| Усреднение показаний | : 1 … 99 с |
| Используемые Языки | : Русский, Английский, Немецкий (можно другие по заказу) |
| Время отклика | : 1 с |
| Маркировка взрывозащиты | : 1Ex db e IIB T6 Gb |
| Математические функции | : Среднее/разность/сумма |
| Величины и единицы измерения | |
| Объемный расход | : м3/час/мин/с, л/час/мин/с |
| Скорость потока | : м/с, см/с |
| Массовый расход | : г/с, т/ч, кг/ч, кг/мин |
| Объем | : м3, л |
| Масса | : г, кг, т |
| Тепловой поток | : Вт, кВт, МВт (только с опцией измерения количества тепла) |
| Количество тепла | : Дж, кДж, МДж (только с опцией измерения количества тепла) |
| сигнал , шум, SNR (соотношение сигнал/шум), дБ | |
| скорость звука | : м/с |
| температура корпуса °C | |
| температура на входе и на выходе °C | |
| Внутренний регистратор данных | |
| Ёмкость регистратора | : до 100 000 значений |
| Период регистрации | : от 1 с до 1 ч |
| Регистрируемые парам | : до 10 параметров |
| Передача данных | |
| Интерфейсы | : RS 232, RS 485, Modbus RTU, HART, Modbus TCP/IP, Profibus PA, Универсальная интерфейсная плата (BACnet, Ethernet/IP, LONWorks, Profibus DP, Profinet на выбор), M-bus |
| Данные | : Данные измерений, набор параметров и конфигурация |
| Программное обеспечение KATdata | |
| Функциональные возможности | : Выгрузка измеренных значений/ установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени |
| Операционные системы: | Windows; Linux; Mac (опционально) |
| Рабочие входы / выходы | |
| (максимум 5 на прибор) | |
| Температурный | : PT 100, трех- или четырехпроводная цепь диапазон измерения -50 ... 400º С, разрешение 0.1K, погрешность ±0.2 K |
| Токовый | : 0 ... 20 мА активный или пассивный 4 ... 20 мA, U = 30 В, Ri = 50 Ом,погрешность 0.1 % от измеренного значения |
| Рабочие выходы | |
| Токовый | : 0/4 ... 20 мA, актив. (Rнагр < 500 Ом), 16-бит, U = 30 В, погрешность = 0.1 % |
| Потенциальный | : 0 ... 10 В, R i = 500 Ом |
| Частотный | : |
| Цифровой (Оптич. ОК) | : U = 24 В, Iмакс = 4 мA |
| Цифровой (реле) | : Один контакт на переключение, U = 48 В, Iмакс = 250 мA |
| Накладные датчики (первичный преобразователь) | |
| Типы К0, К0Ех, К0Т | |
| Рекомендуемый диапазон диаметров труб | : 200 ... 7500 мм |
| Габариты | : 111 x 44 x 50 мм |
| Вес | : 2 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты |
Тип K0: -50 ... 80 °C IP67 Тип К0Ех: -50 ... 150 °C IP68 Тип К0Т: -50 ... 250 °C IP67 |
| Типы К1, К1Ех, К1Т | |
| Рекомендуемый диапазон диаметров труб | : 50 ... 3500 мм |
| Габариты | : 60 x 30 x 34 мм |
| Вес | : 1 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты |
Тип K1: -50 ... 80 °C IP67 Тип К1Ех: -50 ... 150 °C IP68 Тип К1Т: -50 ... 250 °C IP67 |
| Типы К4, К4Ех, К4Т | |
| Рекомендуемый диапазон диаметров труб | : 10 ... 250 мм |
| Габариты | : 43 x 18 x 22 мм |
| Вес | : 0,5 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты |
Тип K4: -50 ... 80 °C IP67 Тип К4Ех: -50 ... 150 °C IP68 Тип К4Т: -50 ... 250 °C IP67 |
Основные характеристики
| Погрешность | от ± 0,5 % |
| Диапазон диаметров труб | 10 … 7500 мм |
| Диапазон температур измеряемой среды | от минус 200 до +650 °C |
| Принцип измерения | Ультразвуковой времяразностный корреляционный метод |
| Скорость потока | 0,01 ... 25 м/с |
| Содержание газов и твердых примесей в среде | < 10 % от объема |
| Количество каналов | 1 или 2 |
| Источник питания | ~ 100 ... 240 В или = 9...36 В |
| Корпус блока электроники (передатчика) | Алюминий с полиуретановым покрытием |
| Размер | 258 (В) х 132 (Ш) х 271 (Д) мм |
| Масса | 2,8 кг |
| Дисплей | Графический ЖК-дисплей, 128 х 64 точек, с подсветкой |
| Клавиатура | 5-ти кнопочная встроенная с возможностью дистанционного нажатия магнитным пером |
| Потребляемая мощность | < 5 Вт |
| Математические функции | Среднее/разность/сумма |
| Величины измерения |
Объемный расход Скорость потока Массовый расход Объем Масса Тепловой поток Количество тепла, сигнал , шум, SNR (соотношение сигнал/шум), скорость звука температура корпуса, °C |
| Ёмкость регистратора | до 100 000 значений |
| Период регистрации | от 1 с до 1 ч |
| Регистрируемые параметры | до 10 параметров |
| Интерфейсы | RS 232 RS 485, Modbus RTU HART Modbus TCP/IP Profibus PA Универсальная интерфейсная плата (BACnet, Ethernet/IP, LONWorks, Profibus DP, Profinet на выбор) M-bus |
| Рабочие входы | Температурный Токовый |
| Рабочие выходы | Токовый Потенциальный Частотный Цифровой (Оптич. ОК) Цифровой (реле) |
| Срок службы | 12 лет |
| Номер в госреестре | 72809-18 |
| Межповерочный интервал | 4 года |
| Маркировка взрывозащиты | 1Ex db e IIB T6 Gb |
