Описание прибора

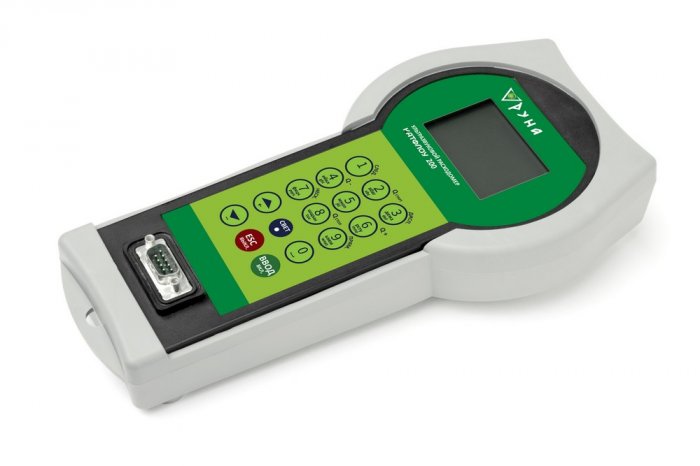

Ультразвуковой наладонный расходомер, КАТФЛОУ 200 предназначен для проведения точных измерений расхода жидкостей и cжиженных газов в напорных трубопроводах без врезки в трубопровод. Расходомер имеет один измерительный канал для контроля расхода одномоментно в одной трубе, расходомер имеет встроенный регистратор и программное обеспечение для записи измеренных значений и последующей их выгрузки. Кроме того КАТФЛОУ 200 может быть снабжен штатным зондом толщиномером для измерения толщины стенки трубы в зоне измерения расхода. Благодаря наличию интуитивного меню, мастера установки и звукового помощника позиционирования датчиков, настройка расходомера и корректная установка датчиков занимает всего несколько минут.Особенности
- Легкий (< 700 г), компактный прибор с прочным корпусом и резиновым противоударным протектором.
- Питание от 4-х обычных пальчиковых аккумуляторов АА, которых хватает на 24 ч работы.
- Накладные ультразвуковые датчики с автоматическим распознаванием и штатный зонд-толщиномер.
- Графический ЖК дисплей с диагностическими функциями и режимом осциллографа в режиме реального времени.
- Возможен вариант с противоударным корпусом IP67 или с легкой сумкой для переноски всех принадлежностей, включая накладные цепи, клипсы и акустический гель.
- Выгрузка измеренных значений в режиме реального времени или после измерения через RS232 или USB при помощи программного обеспечения KATdata+.
- Питание от сети и от встроенных аккумуляторов. Доступна опция питания от внешнего аккумулятора для проведения длительных измерений (до 21 суток).
- Измерение расхода в обоих направлениях с функцией сумматора.
Технические характеристики
- Легкий и надежный наладонный ультразвуковой расходомер с одним измерительным каналом и графическим ЖК дисплеем.
- Подходит для большинства материалов труб диаметром от 10 мм до 7500 мм.
- Интуитивное меню, мастер установки и звуковой помощник позиционирования датчиков для быстрой настройки и установки.
- Времяпролетное корреляционное измерение с использованием технологии Dual DSP для повышения точности измерения.
- Регистратор до 100 000 результатов измерений и программа для скачивания на персональный компьютер.
- Датчик-толщиномер (опция).
- Не содержит источников ионизирующего облучения.
| Основные характеристики | |
|---|---|
| Принцип измерения | : Ультразвуковой времяразностный корреляционный метод |
| Скорость потока | : 0,01 ... 25 м/с |
| Погрешность измерения |
: от ± 0,5 % при V от 0,3 до 25 м/с : от ± 0,15/V % при V от 0,01 до 0,3 м/с |
| Содержание газов и твердых примесей в среде | : < 10 % от объема |
| Передатчик (вторичный преобразователь) | |
| Корпус | : Наладонный |
| Степень защиты | : IP65 |
| Рабочая температура |
: -15 ... +60 °C : -25 ... +60 °C (с термочехлом) |
| Материал корпуса | : ABS |
| Количество каналов | : 1 |
| Источник питания | : Внутренние подзаряжаемые аккумуляторы, 4 шт. х NiMH AA 2850 мА/ч или от внешнего источника питания с 9 В пост. тока |
| Дисплей | Графический ЖК-дисплей, 128 х 64 точек, с подсветкой |
| Клавиатура | : 15-ти кнопочная встроенная |
| Размеры | : В 228 х Ш 72 х Д 47 мм |
| Вес | : 650 г |
| Потребляемая мощность | : < 1 Вт |
| Усреднение показаний | : 1 … 99 с |
| Используемые Языки | : Русский, Английский, Немецкий (можно другие по заказу) |
| Время отклика | : 1 с |
| Математические функции | Среднее/разность/сумма |
| Величины и единицы измерения | |
| Объемный расход | : м3/час/мин/с, л/час/мин/с |
| Скорость потока | : м/с, см/с |
| Массовый расход | : г/с, т/ч, кг/ч, кг/мин |
| Объем | : м3, л |
| Масса | : г, кг, т |
| Тепловой поток | : Вт, кВт, МВт (только с опцией измерения количества тепла) |
| Количество тепла | : Дж, кДж, МДж (только с опцией измерения количества тепла) |
| сигнал , шум, SNR (соотношение сигнал/шум), дБ | |
| скорость звука | : м/с |
| температура корпуса °C | |
| Внутренний регистратор данных | |
| Ёмкость регистратора | : до 100 000 значений |
| Период регистрации | : от 1 с до 1 ч |
| Регистрируемые парам | : до 10 параметров |
| Передача данных | |
| Интерфейсы | : RS 232 |
| Данные | : Данные измерений, набор параметров и конфигурация |
| Программное обеспечение KATdata | |
| Функциональные возможности | : Выгрузка измеренных значений/ установочных параметров, графическое представление, табличный формат, экспорт в другие программы, передача измеренных данных в режиме реального времени |
| Операционные системы: | Windows; Linux; Mac (опционально) |
| Накладные датчики (первичный преобразователь) | |
| Типы К0, К0Ех, К0Т | |
| Рекомендуемый диапазон диаметров труб | : 200 ... 7500 мм |
| Габариты | : 111 x 44 x 50 мм |
| Вес | : 2 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты |
Тип K0: -50 ... 80 °C IP67 Тип К0Ех: -50 ... 150 °C IP68 Тип К0Т: -50 ... 250 °C IP67 |
| Типы К1, К1Ех, К1Т | |
| Рекомендуемый диапазон диаметров труб | : 50 ... 3500 мм |
| Габариты | : 60 x 30 x 34 мм |
| Вес | : 1 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты | Тип K1: -50 ... 80 °C IP67 Тип К1Ех: -50 ... 150 °C IP68 Тип К1Т: -50 ... 250 °C IP67 |
| Типы К4, К4Ех, К4Т | |
| Рекомендуемый диапазон диаметров труб | : 10 ... 250 мм |
| Габариты | : 43 x 18 x 22 мм |
| Вес | : 0,5 кг |
| Материал корпуса | : нержавеюшая сталь |
| Температурный диапазон, степень защиты |
Тип K4: -50 ... 80 °C IP67 Тип К4Ех: -50 ... 150 °C IP68 Тип К4Т: -50 ... 250 °C IP67 |
Основные характеристики
| Погрешность | от +/- 0,5% |
| Диапазон диаметров труб | от 10 до 7500 мм |
| Диапазон температур измеряемой среды | от минус 200 до +650 °C |
| Принцип измерения | Ультразвуковой времяразностный корреляционный метод |
| Скорость потока | 0,01...25 м/с |
| Содержание газов и твердых примесей в среде | < 10 % от объема |
| Количество каналов | 1 |
| Источник питания | Внутренние подзаряжаемые аккумуляторы, 4 шт. х NiMH AA 2850 мА/ч или от внешнего источника питания с 9 В пост. тока |
| Корпус блока электроники (передатчика) | Наладонный |
| Размер | В 228 х Ш 72 х Д 47 мм |
| Масса | 650 г |
| Дисплей | Графический ЖК-дисплей, 128 х 64 точек, с подсветкой |
| Клавиатура | 15-ти кнопочная встроенная |
| Потребляемая мощность | < 1 Вт |
| Математические функции | Среднее/разность/сумма |
| Величины измерения |
Объемный расход Скорость потока Массовый расход Объем Масса Тепловой поток Количество тепла, сигнал , шум, SNR (соотношение сигнал/шум), скорость звука, температура корпуса |
| Ёмкость регистратора | до 100 000 значений |
| Период регистрации | от 1 с до 1 ч |
| Регистрируемые параметры | до 10 параметров |
| Интерфейсы | RS 232 |
| Срок службы | 12 лет |
| Номер в госреестре | 72809-18 |
| Межповерочный интервал | 4 года |
